【 MC ヘッドアンプに挑戦 】 への脚注 (98/3/31 記)


現在、海外研究留学中のため、手元に実機がありません。 記憶をたよりに書いていますので、詳細が一部不明ですが、ご了承ください。

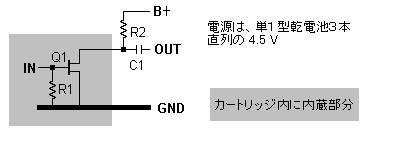

1石型 MC ヘッドアンプ 回路図

Single FET MC Head Amplifier 回路図
部 品
定 格
備 考
R 1
100
1/4 W
金属皮膜
R 2
1 K
1/4 W
金属皮膜
C 1
1 μ

MKH 積層
Q 1
2SK-117

選別品
肝心かなめの FET 部分をカートリッジ内に組み込んでしまうヘッドアンプです。 入力アースをすることで、誘導ノイズを拾ってしまうので、ノイズレベルの測定ができませんでしたが、聴感上の S/N は良好でした。 ただ、取り扱いが非常にデリケートです。

【 MC ヘッドアンプに挑戦 】に戻る

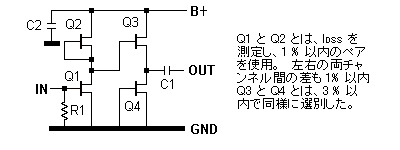

MC ヘッドアンプ アンプ部 回路図

MC Head Amplifier アンプ部回路図
部 品
定 格
備 考
R 1
100
1/4 W
金属皮膜
C 1
0.22 μ

MKH 積層
C 2
1 μ

MKH 積層
Q 1 - 4
2SK-117

選別品
C1 が 0.22 μと小容量なのは、MM の入力抵抗との 間で、15 Hz の Low cut filter を形成させるため。  ゲインは、左右とも 25.4 dB で左右差は±0.1 dB以内。  残留雑音は、入力換算で -125 dB 程度で、常用カートリッジとの ノイズマージンは、55 dB とれた。 周波数特性は、20 Hz - 100 kHz で 0 〜 - 0.5 dB 程度であった。

【 MC ヘッドアンプに挑戦 】に戻る

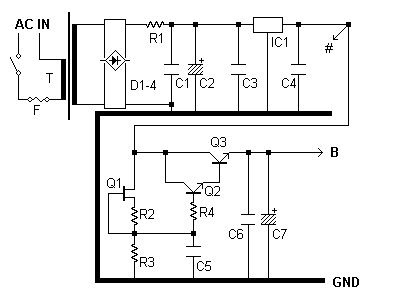

MC ヘッドアンプ 電源部 回路図

MC Head Amplifier 電源部 回路図
部 品
定 格
備 考
R 1
22
1 W
金属皮膜
R 2
要調整
1/2 W
金属皮膜・ Q1 の電流が
1.5 mA になるように調整
R 3
3.6 K
1/2 W
金属皮膜
R 4
100
1/4 W
金属皮膜
C 1
0.47 μ

MKH 積層
C 2
10000 μ
25 V
電解(日ケミ)
C 3
0.1 μ

MKH 積層
C 4
0.47 μ

MKH 積層
C 5
1 μ

MKH 積層
C 6
1 μ

MKH 積層
C 7
10 μ
16 V
電解(日ケミ)
IC 1
7809

1 A 用
Q 1
2SK-30A

GR 以上
Q 2
2SC723

hFE > 100
Q 3
2SD235

放熱版付き
D 1 - 4
ERB-84-009

ショットキーバリアダイオード
T
CT-20
二次 12 V
TANGO
電源部はアンプと同じ筐体に組み込んである。  図中の # ポイントから、他チャンネル分を引き出している。 すなわち、定電圧部は、左右別になっている。
