現在、海外研究留学中のため、手元に実機がありません。 記憶をたよりに書いていますので、詳細が一部不明ですが、ご了承ください。

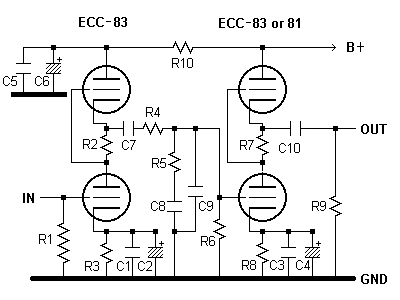

CR 型 SRPP EQ Amplifier アンプ部 回路図

部 品	値	定 格	備 考
R 1	47 K	1 W	金属皮膜
R 2	1 K	1 W	金属皮膜
R 3	1 K	1 W	金属皮膜
R 4	47 K	1/2 W	金属皮膜・要調整
R 5	1 K ?	1/2 W	金属皮膜・要調整
R 6	100 K	1 W	金属皮膜
R 7	1 K	1 W	金属皮膜
R 8	1 K	1 W	金属皮膜
R 9	100 K	1 W	金属皮膜
R 10	3 K	1 W	金属皮膜
C 1	1 μ		MKH 積層
C 2	10 μ	25 V	電解（日ケミ）
C 3	1 μ		MKH 積層
C 4	100 μ	25 V	電解（日ケミ）
C 5	0.1 μ	630 V	フィルム（SHIZUKI）
C 6	47 μ	350 V	電解（日ケミ）
C 7	1 μ	400 V	フィルム（SHIZUKI）
C 8	0.1 μ？		スチロール・要調整
C 9	0.022 μ？		スチロール・要調整
C 10	0.22 μ	400 V	フィルム（SHIZUKI）

肝心かなめの、CR-EQ の定数を忘れてしまっています。　日本に帰ったら、訂正しますので許してください。　いずれにしても、いくつかのコンデンサを組み合わせたように思います。　R9 は、出力の DC 電位を GND にしておくためです。
後段の球は、気分でいれかえています。　ECC-81 のほうが、音に張りが出て、太くなる感じがあっていいのですが、ノイズレベルが少し悪化します。 RIAA 偏差は、15 Hz - 30 KHz (-1 - +1 dB)程度にはいっています。　残留雑音はフィルタなしで、両チャンネルとも入力換算 - 103 dB 程度でした。

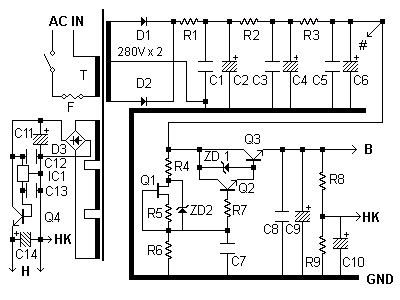

CR 型 SRPP EQ Amplifier Amplifier 電源部 回路図

部 品	値	定 格	備 考
R 1	22	1 W	金属皮膜・要調整
R 2	2 K	2 W	金属皮膜
R 3	2 K	2 W	金属皮膜
R 4	10 K	1 W	金属皮膜
R 5	要調整	1 W	金属皮膜・ Q1 の電流が 1.5 mA になるように調整
R 6	330 K　２パラ	2 W	金属皮膜・要調整
R 7	100	1 W	金属皮膜
R 8	220 K	3 W	金属皮膜
R 9	68 K	1 W	金属皮膜
C 1	0.1 μ	630 V	フィルム（SHIZUKI）
C 2	100 μ	500 V	電解（日ケミ）
C 3	0.1 μ	630 V	フィルム（SHIZUKI）
C 4	100 μ	500 V	電解（日ケミ）
C 5	0.1 μ	630 V	フィルム（SHIZUKI）
C 6	100 μ	500 V	電解（日ケミ）
C 7	0.1 μ	630 V	フィルム（SHIZUKI）
C 8	0.22 μ	400 V	フィルム（SHIZUKI）
C 9	22 μ	350 V	電解（日ケミ）
C 10	10 μ	160 V	電解（日ケミ）
C 11	10000 μ	25 V	電解（日ケミ）
C 11	4700 μ	25 V	電解（日ケミ）
C 12	0.1 μ		MKH 積層
C 13	0.47 μ		MKH 積層
C 14	10 μ		電解（日ケミ）
IC 1	7813		1 A 用
Q 1	2SK-30A		GR 以上
Q 2	2SC????		hFE > 100, VCEO > 200V
Q 3	2SC????		hFE > 30, VCEO > 500V Pc > 30 W, 放熱版付き
Q 4	2SC????		hFE > 100, Pc > 30 W, 放熱版付き
D 1, 2	1S2711
D 3	? ? ?		100 V 4A のブリッジ
ZD 1	1Z51 x 3		３本直列に接続 ラッシュ電流対策
ZD 2	1Z51		ラッシュ電流対策
T	ジャンク		SANSUI
H	全ての真空管へ		おおむね 12.4 V

電源部は別筐体に組み込んである。　トランスはジャンク。 図中の # ポイントから、他チャンネル分を引き出している。　すなわち、定電圧部は、左右別になっている。
